Het probleem

Tijdens het uitvoeren van periodieke trillingsmetingen op een centrifugaalpomp bij een industriële klant, werd er een opmerkelijke trendstijging vastgesteld van de hoogfrequente trillingen.

Het trillingsspectrum wijst duidelijk op de aanwezigheid van de buitenringfrequentie van het wentellager 6311/C3, gemonteerd in deze pomp.Dit gaat tevens gepaard met opvallende kooimodulaties.



Spectra van case vochtinwerking.jpg

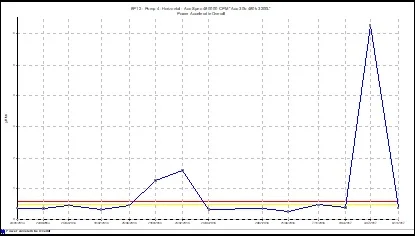

Trend case vochtinwerking.jpg

Advies

Hierop was ons advies om de pomp in revisie te nemen en een lagerwissel uit te voeren.

De klant werd ook gevraagd om de lagers bij te houden voor verdere inspectie en uitvoeren van een zgn. Root Cause Analyse. Het achterhalen van de oorzaak van een probleem is minstens even belangrijk.



resultaat

De Root Cause Analyse bracht als primaire oorzaak van deze lagerschade een vochtinwerking aan het licht.

Eén van de kogels was duidelijk beschadigd door etswerking. Op de positie van deze beschadigde kogel zijn ook beide helften van de kooi beschadigd.

De beschadiging van de buitenring is ook heel opmerkelijk.



Foto case vochtinwerking.jpg
